Назначение и функциональные возможности:

На базе преобразователей СПЧ возможно изготовление мощных источников бесперебойного питания (до 3000 кВА), а также специальных преобразователей различного назначения, обеспечивающих электропитание объектов с повышенными требованиями к качеству питающего напряжения.

Серия СПЧ состоит из ряда преобразователей, отличающихся значениями мощности и напряжений. В зависимости от технических характеристик меняется конструктивное исполнение (габариты, масса и т.п.) преобразователя. В настоящее время освоен выпуск преобразователей с выходным напряжением до 11 кВ и мощностью до 3600 кВА

По заданиям с пульта управления на выходе СПЧ возможно получение однофазного или трехфазного стабилизированного синусоидального напряжения с возможностью его плавной регулировки от 5% до 100% от номинального значения. Частота выходного напряжения может иметь одно из установленных фиксированных значений (например: 50, 60, 100 или 225 Гц). Имеется возможность регулировки выход-ной частоты в пределах ±10% от каждого из фиксированных значений. Для проведения ряда испытаний со сложением напряжений СПЧ и внешнего источника предусмотрен режим внешней синхронизации выходного напряжения преобразователя.

СПЧ оснащен комплектом защит, предотвращающих повреждение установки при авариях в питающей сети и в нагрузке.

Диагностическая система, построенная на базе промышленного компьютера, анализирует состояние преобразователя, обрабатывая сигналы из микропроцессорной системы управления и с платы АЦП, на которую заведены сигналы с датчиков токов и напряжений. Текущая информация выдается в текстовом и графическом режимах на экран монитора. При аварийном отключении осуществляется режим запоминания состояния системы, предшествующего аварии.

Для предотвращения больших импульсных перегрузок при включении на нескомпенсированную или короткозамкнутую нагрузку, а также для проверки состояния системы после аварийного отключения предусмотрен режим "ТЕСТ".


Технические характеристики:

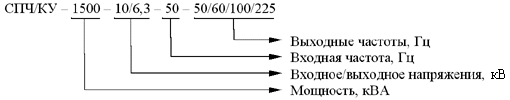

Обозначение:

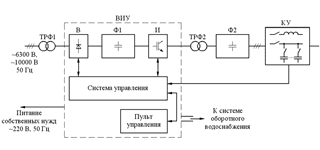

Структура:

• входной трехфазный трехобмоточный трансформатор (ТРФ1);
• выпрямительно-инверторное устройство (ВИУ);
• выходной трансформатор (ТРФ2) с фильтровыми конденсаторными батареями (Ф2);
• компенсирующее устройство (КУ) с переключателем фазности.

Выпрямитель работает на трехфазно-однофазный инвертор (И), построенный на основе мощных транзисторов с изолированным затвором (IGBT), и формирующий выходное напряжение по принципу высокочастотной следящей широтно-импульсной модуляции (ШИМ, PWM). Импульсы модуляции сглаживаются выходным индуктивно-емкостным фильтром. Такое построение обеспечивает возможность глубокого регулирования как уровня выходного напряжения, так и его частоты, а также обеспечивает высокое качество выходного напряжения.

В систему управления преобразователем заведены обратные связи по напряжению с выхода СПЧ и по току с выхода ВИУ (на структурной схеме не показаны). Отслеживая данные параметры, регулятор напряжения с токовой коррекцией обеспечивает требуемое качество выходного напряжения и его стабилизацию. СПЧ функционирует с требуемыми показателями качества выходного напряжения при всех видах коэффициента мощности нагрузки: от чисто емкостной нагрузки через чисто активную до чисто индуктивной.

Выводы ВИУ соединяются с выводами низкого напряжения ТРФ2, на выходе которого имеются конденса-торные батареи для дополнительной фильтрации выходного напряжения Ф2 и переключатель фазности, соединяющий выходные обмотки трансформатора параллельно в однофазном режиме и по схеме "треугольник" в трехфазном. Выходные конденсаторы вместе с индуктивностью рассеяния выходного трансформатора обеспечивают дополнительное снижение пульсаций ШИМ.

КУ предназначено для увеличения коэффициента мощности и снижения реактивной загрузки преобразователя.


Управление и диагностика:

• переключатель режима ВИУ (частота и фазность);
• переключатель режима задающего генератора (фиксированный, регулируемый и внешней синхронизации);
• переключатель управления (местное/дистанционное);
• кнопки пуска, технического и аварийного останова преобразователя;
• кнопки изменения величины выходного напряжения;
• регулятор частоты выходного напряжения (в режиме регулируемой частоты).

На дистанционный ПС вынесены следующие органы управления преобразователем:

• переключатель управления (местное/дистанционное);
• кнопки пуска, технического и аварийного останова преобразователя;
• кнопки изменения величины выходного напряжения.

БКД предназначен для выполнения следующих функций:

• измерение выходных параметров ВИУ (токов, напряжений, выходной частоты);
• вычисление результирующих параметров (активной и реактивной мощности, определение сдвига фаз);
• отображение текущих параметров и состояния ВИУ на экране дисплея;
• вывод подробных диагностических сообщений при срабатывании защиты.

Верхняя область отведена для вывода текущих выходных параметров: пофазно - напряжений, токов и сдвига фаз между ними; правее - суммарные активная и реактивная мощности и коэффициент мощности. Ниже расположена область вывода диагностических сообщений, а под ней - область вывода осциллограмм.


Защиты:

• системой токоограничения инвертора (при перегрузке СПЧ током, превышающим уставку токоограничения, напряжение СПЧ снижается для предотвращения дальнейшего нарастания тока; при длительной работе с ограничением тока установка отключается);
• защитой от импульсных перенапряжений по входу и выходу (демпфирующие RC-цепи, варисторы);
• защитой от перегрева и отключения контура охлаждения (датчики температуры, реле потока воды);
• защитой от отключения сети собственных нужд.


Конструкция:

Для получения информации по коснструкции преобразователей мощностью 100...1500 кВА свяжитесь с представителем ЛМ Электро.

Габариты силовых шкафов ВИУ
Габариты шкафа управления ВИУ
